0519-88678001 0519-88908008工作原理

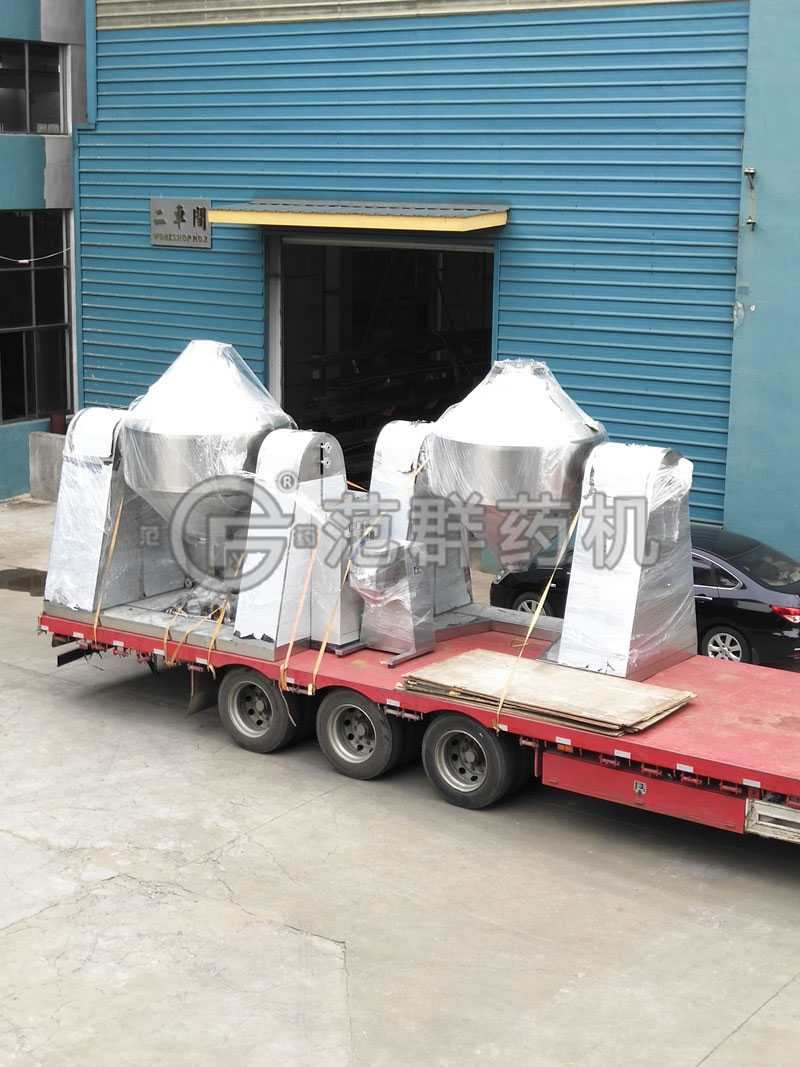

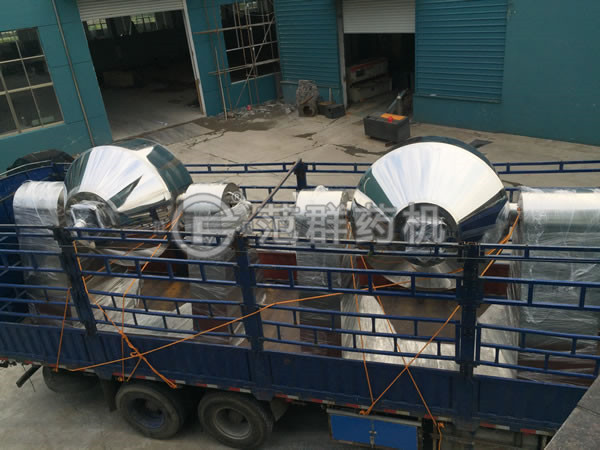

SZG雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。
特點
雙錐回轉真空干燥機是集混合—干燥于一體的新型干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度，改善工作環境。同時因容器本身回轉時物料亦轉動，但器壁上不積料，故傳熱系數高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好。可廣泛應用于制藥、化工、食品、染料等行業的干燥。
動畫演示
應用范圍
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
※ 不能接受高溫的熱敏性物料
※ 需回收溶劑和有毒氣體的物料
※ 容易氧化，有危險的物料
※ 對結晶狀有要求的物料
※ 要求殘留揮發物含量極低的物料
技術規格
|
名稱
型號
|
100
|
350
|
500
|
750
|
1000
|
1500
|
2000
|
3500
|
4500
|
5000
|
|||
|
罐內容積（L）
|
100
|
350
|
500
|
750
|
1000
|
15000
|
2000
|
3500
|
4500
|
5000
|
|||
|
***大裝料容積 （L）
|
40
|
140
|
200
|
300
|
400
|
600
|
800
|
1400
|
1800
|
2000
|
|||
|
***大裝料重量 (kg)
|
20
|
70
|
100
|
150
|
200
|
300
|
400
|
700
|
900
|
1000
|
|||
|
轉速 (rpm)
|
3～13
|
6
|
5
|
4
|
4
|
4
|
|||||||
|
電機功率k w)
|
0.75
|
1.1
|
1.5
|
2.2
|
3
|
4
|
5.5
|
7.5
|
11
|
15
|
|||
|
占地面積
|
2160
×800
|
2160
×800
|
2350
×800
|
2560
×1000
|
2860×
1300
|
3060
×1300
|
3260
×1400
|
3760
×1800
|
3960
×200
|
4400
×2500
|
|||
|
回轉高度
|
1750
|
2100
|
2250
|
2490
|
2800
|
2940
|
2990
|
3490
|
4100
|
4200
|
|||
|
罐內設計壓力（MPa）
|
-0.1～0.15
|
||||||||||||
|
夾套設計壓力 (MPa)
|
≤0.3
|
||||||||||||
|
重量
|
800
|
1100
|
1200
|
1500
|
2800
|
3300
|
3600
|
6400
|
7500
|
8600
|
|||
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小，***大裝料體積不能接觸到真空管底面。
電機可根據用戶要求選配調速電機，轉速為0～6rpm；以上技術參數物料比重按0.6g/c m3 計算，如超過，定貨時需提出；用戶如需壓力容器證書，定貨時需提出；如內膽材料采用搪玻璃，定貨時需提出；物料如為易燃易爆性，定貨時需明確提出，否則嚴禁使用。
